一分钟了解开关柜

一、什么是开关柜

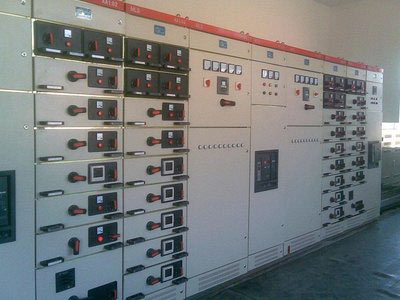

开关柜是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。开关柜（switchgear）的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。

二、开关柜的结构及组成分类

为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式隔室分类：

母线室：包括水平母线室与垂直母线室功能单元室(开关隔室)

电缆出线室：包括电缆室二次设备室

2.1开关柜的主要组成

柜体：开关柜的外壳骨架及内部的安装、支撑件母线：一种可与几条电路分别连接的低阻抗导体

功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）

2.2进线 (插接式母线槽或电缆）方式

上进线；下进线；侧进线；后进线

2.3出线方式(插接式母线或电缆)

前出线（顶部或底部）可以进行靠墙安装

后出线（顶部或底部）不可以进行靠墙安装

2.4母线的分类：

主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线

配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电

2.5功能单元分类

固定式 ：主电路的连接只能在开关柜断电的情况下进行接线和断开

可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置

抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置

2.6安装方式

安装地点分类：室内安装；室外安装

安装方式分类：靠墙安装；离墙安装

固定方式分类：螺栓固定；电焊固定

三、低压成套开关柜分类

3.1 GCS柜：

GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.

3.2 GCK柜：（MCC）

GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备

3.3 MNS柜：（MCC）

MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统

3.4 GGD柜：（ESS）

GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.

3.5 PGL柜:

PGL型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至2500A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA

PGL型交流低压配电屏分为：低压计量柜、低压进线柜，电容补偿柜、市发电转换柜、母线联络柜、低压出线柜

四、GCS,GCK,MNS,GGD开关柜区别

GGD是固定柜,GCK,GCS,MNS是抽屉柜.

GCK柜和GCS,MNS柜抽屉推进机构不同;

GCS柜只能做单面操作柜,柜深800mm,

MNS柜可以做双面操作柜,柜深1000mm.

各种型号开关柜优缺点

大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.

GGD型交流低压开关柜:该开关柜具有机构合理,安装维护方便,防护性能好,分断能力高等优点,容量大,分段能力强,动稳定性强,电器方案适用性广等优点,可作为换代产品使用.

缺点:回路少,单元之间不能任意组合且占地面积大,不能与计算机联络.

GCK开关柜且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合.一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.

缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能板,不能与计算机联络.

GCS低压抽出式开关柜:具有较高技术性能指标,能够适应电力市场发展需要,并可与现有引进的产品竞争.根据安全,经济,合理,可靠的原则设计的新型低压抽出式开关柜,还具有分断,接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点.

缺点: 动静触头接插件接触不紧密，易出现发热、涡流、松动。

MNS系列产品优点:

设计紧凑:以较小的空间能合纳较多的功能单元.

结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式,防护等级及使用环境的要求.

采用标准模块设计:分别可组成保护,操作,转换,控制,调节,指示等标准单元,用户可根据需要任意选用组装.

技术性能高.主要参数达到当代国际技术水平.

压缩场地.三化程度高,超纯水控制柜,可大大压缩储存和运输预制作的场地.
