软启动柜如何应用于带式输送机

一、概述

目前在国内外，带式输送机在冶金、电力、煤炭、化工、建材、码头、粮食等行业被广泛地应用，并大大提高了这些行业的工作效率。为了更好的满足行业需求，带式输送机正向高速度、大运量、大功率、长运距方向发展，由于速度快，且在重载和超载条件下工作，启动电流过大，对电网的冲击增大，压降增加，造成启动困难，且电机直接启动，输送机启动加速度过大，使输送带松边拉紧装置反应速度滞后，输送带的垂度加大，造成功率传递不平衡，启动不平稳。软启动技术是改善启动条件的主要手段，可以在一定的启动时间内，控制启动加速度，确保带式输送机按所要求的加速度曲线平稳启动，达到额定的运行速度，同时使电机的启动电流和输送带的启动张力控制在允许范围内。（电气控制柜）

二、可以采用的软启动方式（自动化PLC控制柜）

(1)机械软启动：液力偶和器、液体粘性软启动等。 （变频控制柜）

(2)机电软启动：可变速直流启动、绕线转子电机驱动、可控启动传输软启动等。

(3)电控软启动：可控硅软启动、变频器、PSI系列固态降压软启动等。

三、主要的软启动方式（电气控制柜）

（1）调速型液力偶合器软启动柜：带式输送机启动前，将导杆调到工作腔的最外侧，保证输送机空载启，,降低了启动电流的持续时间，减少了对电网的冲击。空载启动后，通过电控装置控制偶合器的伺服机构，调节导杆在偶合器工作腔内的位置，改变充油量，改变输出力矩，不断调整起动角加速度，逐渐增加电机的载荷，自动调节电机的负荷分配，使之趋于平衡，最后将工作腔充满，负载达到额定速度运行，达到带式输送机的负载软启动要求。（自动化PLC控制柜）

（2）液体粘性软启动柜：当主动轴带动主动摩擦片旋转时，通过摩擦片之间的粘性流体形成油膜带动从动摩擦片旋转，改变控制油缸中的油压大小来调节主、从动摩擦片之间的油膜厚度，可以改变从动摩擦片输出的转速和扭矩的大小，从而实现带式输送机各项驱动要求和可控软启动功能。（电气控制柜）

（3）可控启动传输软启动柜：用户可根据实际需要，通过控制器设置所需要的加速度曲线和启动时间。在收到启动信号后，电机空载启动，达到额定速度后，液压系统开始增加离合器反应系统的压力。当反应盘相互作用时，其输出扭矩与液压系统的压力成正比，设在输出轴上的速度传感器检测出转速并反馈给控制系统，该速度信号与控制系统设置的加速度曲线比较，其差值将用于调整反应盘的压力，从而确保稳定的加速度曲线的斜率。

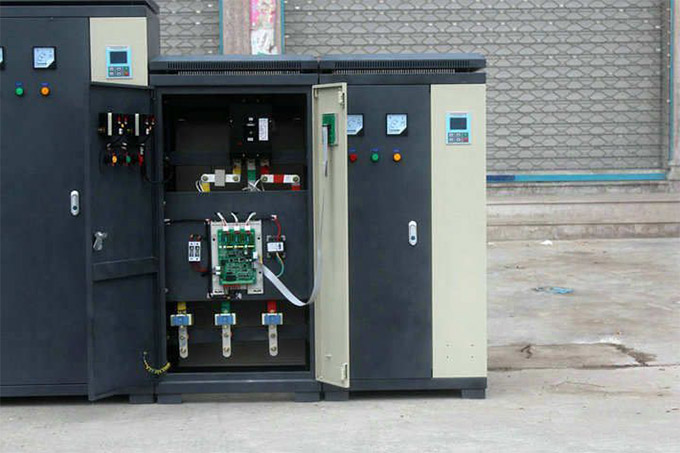

（4）可控硅软启动柜：是通过控制可控硅的相位角来实现对启动电压的控制,从而实现降压启动。可控硅软启动柜的电压控制范围更广,一般在(20%～100%)Ue之间，使启动电流由原来的高出正常运行的6～10倍降到2～3倍，因此，其启动性能优越于传统意义上的降压启动。可控硅主回路是采用3对反并联、利用全数字技术来实现对电机启动电压、电流的控制，从而实现带式输送机的软启动。（变频控制柜）

通过上面的介绍可知，采用软启动控制系统可实现输送机的功率平衡、低速沿带、高带速、专业废水控制柜大运量、长运距等功能优势，苏州皇铭电气可提供各类型软启动控制柜，是广大客户的理想选择！
