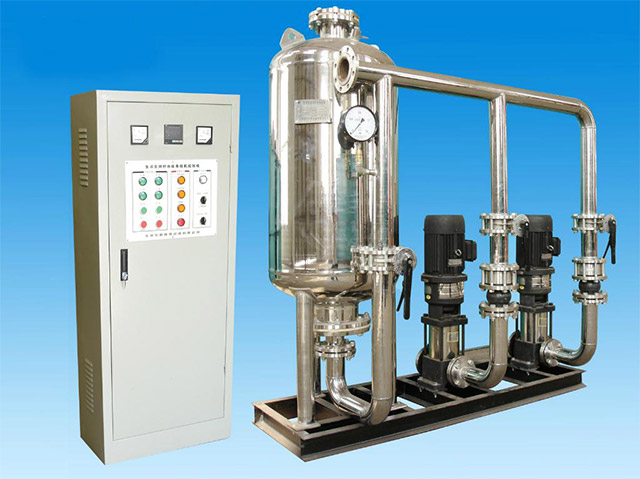

变频恒压供水控制柜

一、概述

       变频恒压供水系统是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。供水管网的出口压力值是根据用户需求确定的。近年来，随着变频调速技术的日益成熟及普及，其显著的节能效果和可靠稳定的控制方式，在供水系统中得到广泛的应用。变频恒压供水控制柜对水泵电机实行无级调速控制，依据用水量及水压变化通过检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，是目前最先进，合理的节能供水系统。

       变频恒压供水系统以用户用水压力需求为设定参数，通过变频器内部供水专用程序控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节 (PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“按需供水”。

与传统供水模式相比，恒压供水系统具有优势：

高效节能。与传统供水方式相比变频恒压供水能节能30%-60%。

占地面积小，无需建水塔、高位水箱等，投入少，效率高。

自动化程度高，功能齐全，无人值守。

运行合理，由于一天内的平均转速下降，轴上的平均扭矩和磨损减少，水泵的寿命将大为提高。

由于能对水泵实现软停和软起，并可消除水锤效应（水锤效应：直接起动和停机时，液体动能的急剧变大，导致对管网的极大冲击，有很大破坏力）。

采用KTL系列变频恒压供水设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。

二、功能特点

电路简洁，采用已完全集成
恒压供水功能
的一体化变频器，
省去PLC及繁琐的编程调试，减少电路故障发生点，可靠性强，功能多，反映速度快。

配置彩色液晶触摸屏，界面全中文显示，实时动态显示压力、频
率、电流以及水泵运行状态，可实时修改用户需求的水压设定值。一目了然，操作方便。触摸屏内已存储电子版操作指导手册可以直接阅读，免去纸质说明书丢失后的烦恼。

在用水量小到一定值时，系统休眠，水泵停止运转，减少水泵电机的机械磨损并且节约电能。

保护功能齐全，设备 具有水源缺水、电源缺相、电源错相、电源过
压欠压、水泵过载等保护功能，并在显示器上实时显示故障信息。

设备具备循环软启及定时轮换功能，软启动软停止，先启的先停，使水泵均衡工作；当用水需求少而且只有一台泵运转8小时，系统自动切换到另一台，避免某一台泵长时间工作，切换时间可以在控制柜的中文显示屏上自由修改设定。

对水泵的操作有手动和自动
两种控制功能，自动时按先开先停，加泵和减泵均有延时，避免冲击管路。

电器元件均选用国内一流知名品牌产品，多频恒压柜免费保修两年；

三、规格参数

功率：0.75~30KW

水泵组合：一控二、一控三

电源：AC380V±20% 3相4线 50Hz

尺寸：0.75~7.5KW  1200（高）*550（宽）*350（深）mm

          11~18.5KW   1400（高）*600（宽）*350（深）mm

          22~30KW     1700（高）*700（宽）*400（深）mm

安装方式：落地

防护等级：IP21

四、安装说明

1.控制柜仅限于在室内或防雨的环境下使用，环境温度不得低于0摄氏度，不高于40摄氏度，设备应高于地面50-100mm。

2.该设备经我公司技术人员严格出厂调试完毕，安装及使用过程中有任何疑问均可致电400-0871-559咨询。

五、配套对象

水泵厂商、水行业设备厂商、地产商、工程商

六、订货须知

请详细告知凯特立如下信息：

水泵台数：两台、三台

单台水泵电机功率

水特性：热水、冷水，影响传感器xuanxing

水泵扬程（确定压力量程范围）

七、服务模式

控制柜内已配置详尽的操作说明、安装图页、接线指导、调试指导，现场安装调试服务费未含于控制柜销售价格中，如需现场编程调试服务，将另收服务费，价格按实际路程另议；

全省各县城以上城市均有产品服务点，若出现产品质量问题故障4小时内到现场免费处理。

设服务热线：400-0871-559，电话指导安装、接线、调试、参数设置、售后服务等。
