化学实验室设计、布局以此为准！

化学实验室的整体设计是否合理、科学，对提高实验室的效率、保障检验质量、降低样品交叉污染概率及提高环境质量等都有特别重要的意义。化学实验室设计、布局以此为准！

一、装备配置

常用设备：排毒柜、桌面通风罩、万向排烟罩、边台、中央台、试剂柜、器皿柜、防爆柜、紧急淋浴器、紧急洗眼器等。

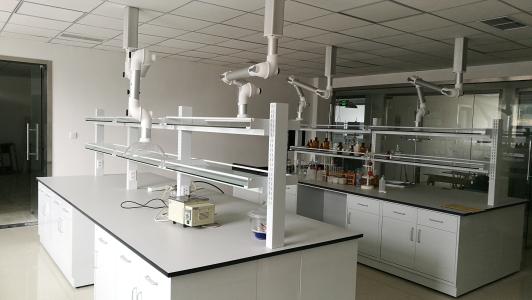

二、化学实验室模型

化学实验室标准单元组合设计应符合工作流程、设计规范及空间标准的要求，并与排毒柜、实验台及实验仪器设备的布置、结构选型及管道空间布置紧密结合，一般有以下几种模型。

1、　 有机实验室模型

2、　 有机实验室模型

三、规划要求

（1）对于1/2单元的化学实验室模型，采用边台，设一个出入口，对于一个标准单元以上的化学实验室模型，可以采用一个以上的中央台，设两个以上的出入口；必须确保出入口通畅，不能出现通道死角。

（2）对于局部抽风的实验，可采用万向排烟罩；对于大量使用挥发性物质或邮件溶剂的实验室，必须配备排毒柜或桌面通风罩，排毒柜设在远离出入口且靠近管井的位置。

（3）试剂柜、器皿柜等功能高柜设在靠墙位置，器皿柜应尽量靠近水槽，试剂柜需要设抽风装置。

（4）实验台面要求耐强酸碱腐蚀及耐高温，建议采用环氧树脂台面及环氧树脂水槽。

（5）根据实验性质的不同，可选配三口水龙头、纯水水龙头、抽滤水龙头、废液收集桶、垃圾桶、洗瓶器、洗眼器、紧急淋浴器等配件或酸柜、防爆柜等安全储存柜。

（6）试剂架可采用磨砂玻璃或玻璃实芯理化板等防腐蚀层的钢制试剂架，高度可调节，也可在试剂架上配吊柜。

（7）烘箱太设置需要远离使用或存储有机溶剂的位置。

（8）必须符合（实验区域空间标准）的全部要求。

四、系统工程

（1）实验室需要良好的通风，用于实验室的通风排毒装置主要有排毒柜、方向排气罩和桌面通风罩，排毒柜、万向排烟罩和桌面通风罩的设计要合理，要考虑操作方便也要考虑节能，必要是应设空调。

（2）对于排毒柜不多的小型实验室，排毒柜的控制可采用单独控制，即每台风机控制一台排毒柜，在这种排风系统中，单股气流不会和其它气流相互影响，风机关闭也只影响到一个排毒柜，但费用较高以大型的实验室，可采用集中控制，即一台风机控制多台排毒，加装变频或变风量系统，排毒柜不适用时可以减少能耗。

（3）万向排气罩主要设置到操作台上面作局部排气。万向排气罩的排风量较少，专业废气控制柜一般用集中控制，加装变频器，在万向排气罩不用时关闭抽风口，可降低风机频率达到节能目的。

（4）排毒柜和排风罩不断将室内空气排走，对于不能开窗或排风量大的房间要采用补充新风装置，一般通过新风机补进的新风要占排走的90%，其余的10%通过门缝补充，使房间形式成微负压环境，防止室内的有毒物质逸出室外。

（5）经常保持实验室的清洁非常重要，室外大气中的尘埃，借通风换气过程会进入实验室，实验内含尘量过高，空气不净，不但影响检查的结果，而且，其微粒在仪器设备的元件表面上，可能造成障碍，甚至引起短路或其他潜在的危险。

五、室内装修

（1）地面：实验室的地面要求防滑、耐腐蚀、易清洁，可采用防滑陶瓷地砖、PVC地面或金刚实验室专用地面。

（2）隔断：墙面可采用半玻璃墙或落地玻璃墙，半玻璃墙可采用玻璃与彩钢板、玻璃与硅钙板、玻璃与砖墙组合，硅钙板或砖墙部分可喷乳胶漆或贴陶瓷砖，彩钢板要采用玻镁板。

（3）天花：对于层高较低的实验室，建议不做天花，对于3.5m以上的实验室，可采用铝扣板天花。对于用彩钢板隔断的实验室，天花用彩钢板。天花要求简单而且容易清洁。

（4）门：实验室的门可采用钢门、彩钢板门、玻璃门等，用子母门形式，门上装观察窗，门向外开，门禁可设电子门禁系统及警告标识。

六、安全防护

（1）样品处理室经常用到大量的酸碱和有机溶剂，万一洒在眼睛或身体上必须马上进行冲洗，因此，必须安装紧急洗眼器、紧急淋浴器及紧急救护药箱。

（2）化学分析实验室必须防火，对于有易燃易爆物品的实验室，电线、照明、插座等都要按照防爆设计，设计需要符合消防规范。

（3）实验室邮寄废气和无机废气分别要求采用碳吸附和水喷淋方式处理后再排放；专业废水控制柜污水按污水性质、成分及污染的程度可设置不同的排水系统，被化学杂质污染：对人体有害有毒物质的污水应设置独立的排水管道，这些污水经局部处理或利用才能排入室外的排水管网。

（4）在化学实验室等有供水的实验室，应设置地漏，以防止水管爆裂、水龙头跑水时能够及时排水，防止实验室浸泡，危及仪器设备安全。

（5）对于存放或使用剧毒及危险化学品和贮存间，应采用危险存储柜，并设置出入口控制装置或控制装置。
