怎么才能设计出合格的变频柜？需要注意什么？

变频器是现代工业生产生活中广泛使用的电子设备，为了满足生产生活中特定的控制和应用，需要采用PLC、触摸屏、DCS等控制方式进行智能控制。苏州皇铭电气的变频控制柜的作用是使用变频器调节设备的工作频率，使设备能够平稳工作，从而可以减少能耗的控制设备。变频控制柜一般都具有通信、远程控制、模拟量的采集、数字量采集等功能。该系统具有节约能源、提高现场控制精度、延长电机使用寿命、降低设备工作噪音等优点。

关于高低压变频控制柜的设计规范，分成了四部分进行分析，首先是设计规范的总则，然后到柜体的设计要求，再到变频控制柜设计布局的一些要求规范，最后分析了电机安装距离对变频柜的技术要求。
当然小编所介绍的设计规范并不是唯一的，社会在不断向前发展，设计规范也可以不断创新。
（二）变频控制柜设计要求规范
1、总则：
变频控制柜的设计安装，设计者不仅应考虑变频控制柜的正常工作条件，还要考虑可能发生的故障条件、可预见的误操作以及诸如温度、污染、湿度、电网电源的过电压、谐波干扰等外界影响。做到结构美观、体积尽量小，以便运输。
2、柜体要求：
(1)控制柜安装方法：壁挂式、落地式。
(2)控制柜拖动电机的数量：一拖一，一拖多。
(3)工频与变频切换方式：工频与变频工作互为备用，故障时自动或手动切换。
(4)控制柜的控制方式：手动/自动、本地/远程、通讯组网。
(5)控制柜的隔离：前后端方便安装噪声滤波器、加装直流滤波器、输出电抗器。

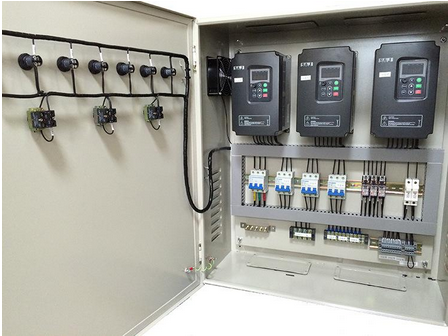

3、变频控制柜设计布局的要求：
(1)确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。
(2)控制柜低压单元，继电器，接触器使用熔断器加以保护。
(3)控制柜应设置地线排组(PE)。
(4)如果客户对谐波要求比较严格的场合，可以采用EMC滤波器减小辐射干扰。
(5)对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
(6)充电电阻需加温度控制，避免直流接触器断路时主电流通过充电电阻。
(7)接线端子和进出的电缆、电线每回路应有标志，标号应完整、清晰、牢固，标号粘贴位置应明确、醒目。
(8)变频柜门的接地处要加“抓垫”或“菊花垫“，防止因为油漆的问题而接触不好，而且连接线要尽量短。
(9)二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠，线束应横平竖直、配置坚牢、层次分明、整齐美观。
(10)控制柜的风道要设计合理，排风通畅，避免在柜内形成涡流，在固定的位置形成灰尘堆积。风扇一般安装在靠近出风口处，进风风扇安装在下部，出风风扇安装在柜体的上部。
(11)根据控制柜内设备的防护等级，需要考虑控制柜防尘以及防潮功能，防止粉尘大量进入变频器内部。
(12)二次线截面积要求：导线不小于1.0mm2;弱电回路不小于0.5mm2;保护接地线不小于2.5mm2。
(13)应采用镀锌带十字螺栓并有防松装置，所有的螺栓受力程度应一致。
(14)所有连接导线中间不应有接头;每个电器元件的接点最多允许接2根线。
(15)二次线应远离飞弧元件;二次线不得从母线相间穿过。模拟信号的传输线和低压数字信号线应使用屏蔽的双绞线。
4、电机安装距离对变频控制柜的要求：
在使用现场，变频器与电机安装的距离可以分为三种情况：远距离、中距离和近距离。100m以上为远距离，20~100m为中距离，20m以内为近距离。
变频器在运行中，其输出端电压波形中含有大量谐波成分。如前所述，这些谐波将产生极大的负作用，影响变频器系统的功能，适当地设计变频器的安装位置及变频器与电机的连接距离，可减小谐波的影响。远距离的连接会在电机的绕组两端产生浪涌电压，叠加的浪涌电压会使电机的绕组电流增大，电机的温度升高，绕组绝缘损坏。
因此，希望变频器尽量安装在被控电机的附近，但是在实际生产现场，变频器和电机之间总会有一定的距离，可以直接将电机与变频器连接；如果变频器和电机之问的距离在20~100m之间，则需要调整变频器的载波频率来减小谐波和下扰；而当变频器和电机之间的距离在100m以上时，不但要适度降低载波频率，还要加装浪涌电压抑制器或输出用交流电抗器。不同型号的变频器在这方面的性能有所不同。
