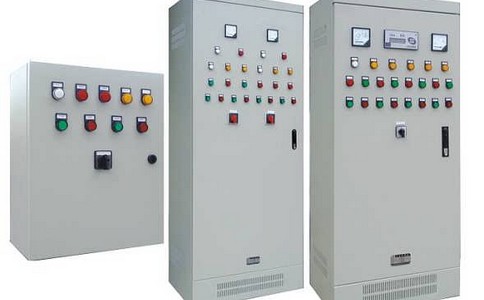

详细介绍电器控制柜的作用

    现在电气控制柜的使用和一般情况下,在各种工业中基本上都可以看到电控柜,电控柜有什么具体的效果,可能对有些外人不是很了解,然后从厂家给你电气控制柜的具体作用.

    用途:电气控制柜主要用于接收液位控制仪表,输出高低水位控制信号,控制泵电机的自动启停,控制形式有总压启动、降压软启动、软启动和频率控制等.

    调试和使用方法:本系列控制柜(箱)控制电路中,也都有一个手动控制,设置自动控制还具有过流、过压、欠压、缺相保护和事故应报苦功能,本产品使用前,必须按电气接线原理图审查后,根据实际需要设定点调整相应的组件,然后开始.

    自动操作:打开电源,接通电源指示灯,将开关转到"自动"位置,检查控制柜(箱)控制电机液位控制器动作.当液位控制液位、相应液位指示器时,相应的限位继电器常开触点自动闭合,二次控制回路自动接通,电机启动,同时运行指示灯.当水位停止时,相应的指示器、液位测量仪对应的限位继电器控制正常闭合触点断开,次级控制电路开路,电机停止工作,运行灯熄灭.

    手动操作:将电源、电源指示灯、转换开关连接到"手动"位置,按下启动按钮,电机运行,运行指示灯,按"停止"按钮,电机停止运行,操作灯熄灭.

    无论采用何种控制方法,当水位达到极限时,超限水位信号接点被连接,二次控制回路失去电能,电机停止运转,声音信号被报告.当电动机运行过程中发生事故时,事故灯指示灯亮,报警自动上报.此时,按下停止按钮,迫使马达停止工作.

    技术指标:电源电压:AC380V,50hzo;控制对象:不超过320千瓦的三相异步电动机.在下列条件下工作可靠:海拔不超过1000米.环境温度不超过45度,不低于30度.空气相对湿度不超过85%(20度,5度).
